一种用于苹果幼苗种植的矫正定位装置

技术领域

本发明涉及苹果种植技术领域，具体为一种用于苹果幼苗种植的矫正定位装置。

背景技术

目前，中国苹果产量日益增多，国民对苹果的消费量空前巨大，从而导致了苹果整体行业需求的空前巨大，人们开始大批量的种植苹果，在种植苹果的过程中，需要对苹果幼苗进行扶植定位操作，由于苹果幼苗较小，容易受到外力的干扰，出现长歪的现象，严重时，还可能导致苹果幼苗死掉，大大降低了苹果幼苗成活的几率，现有技术中常常采用矫正定位装置对苹果幼苗进行扶持，但是现有技术中的苹果幼苗矫正定位装置存在如下的缺陷:

（1）功能比较单一，在苹果幼苗的种植过程中，只能对苹果幼苗起到定位的作用，由于苹果幼苗种植初期需要定期的水分和养料滋养，所以还需要专门的供水装置和供料装置，这就大大增加了苹果种植所需的成本，而且还会给种植人员带来麻烦，使得种植人员的工作负担加重；

（2）通用性差，只能对某一阶段的苹果幼苗进行矫正定位，随着苹果幼苗的长大，该定位装置就无法发挥作用了，此时，还需要更换新的定位装置，给种植人员造成负担。

发明内容

为了克服现有技术方案的不足 ,本发明提供一种用于苹果幼苗种植的矫正定位装置，结构简单、操作简便，功能性强，能够实现对苹果幼苗种植过程中的矫正定位功能，且能有效的解决背景技术提出的问题。
本发明解决其技术问题所采用的技术方案是：一种用于苹果幼苗种植的矫正定位装置，包括底座，所述底座的前、后两端设置有若干安装座，所述安装座上设置有安装孔，所述安装座通过螺丝与地面固定连接在一起，所述底座上均匀设置有若干种植通孔，所述种植通孔的顶端设置有圆柱型的支撑架，所述支撑架是由圆形固定杆和三个竖直伸缩杆组成的，三个所述竖直伸缩杆的底端设置在底座上表面，且在所述种植通孔的外侧，所述圆形固定杆设置在三个所述竖直伸缩杆的顶端，所述底座上设置有洒水装置，所述洒水装置包括主进水管道和若干分支出水管道，所述分支出水管道的顶端设置有喷头，所述喷头设置在种植通孔的正上方，所述喷头的下表面设置有若干喷水孔。
作为本发明一种优选的技术方案，相邻两个所述竖直伸缩杆之间的夹角均为 120°，且其中一个所述竖直伸缩杆设置在所述种植通孔纵向对称轴的延长线上。
作为本发明一种优选的技术方案，所述主进水管道、分支出水管道均通过钢丝与设置在种植通孔纵向对称轴延长线上的竖直伸缩杆连接。
作为本发明一种优选的技术方案，所述分支出水管道竖直设置，且所述分支出水管道与主进水管道垂直设置。
作为本发明一种优选的技术方案，所述竖直伸缩杆包括内杆和外杆，所述内杆设置在外杆的内部，且所述内杆和外杆之间通过紧固螺栓连接在一起。
作为本发明一种优选的技术方案，所述外杆的底端设置在底座上表面，所述内杆的顶端与圆形固定杆连接。
与现有技术相比，本发明的有益效果是：本发明通过设置洒水装置，实现了对苹果幼苗洒水的功能，还可以在水中加入苹果幼苗生长所需的养料，从而促进苹果幼苗的快速生长，避免还需要使用专门的供水装置和供料装置，节省了苹果种植的生产成本；通过设置竖直伸缩杆，大大提高了该矫正定位装置的通用性，可根据苹果幼苗的生长状况，调节竖直伸缩杆的高度，从而实现对不同阶段苹果幼苗的矫正定位功能，操作简单，为种植人员减轻了工作负担，避免了麻烦。

附图说明

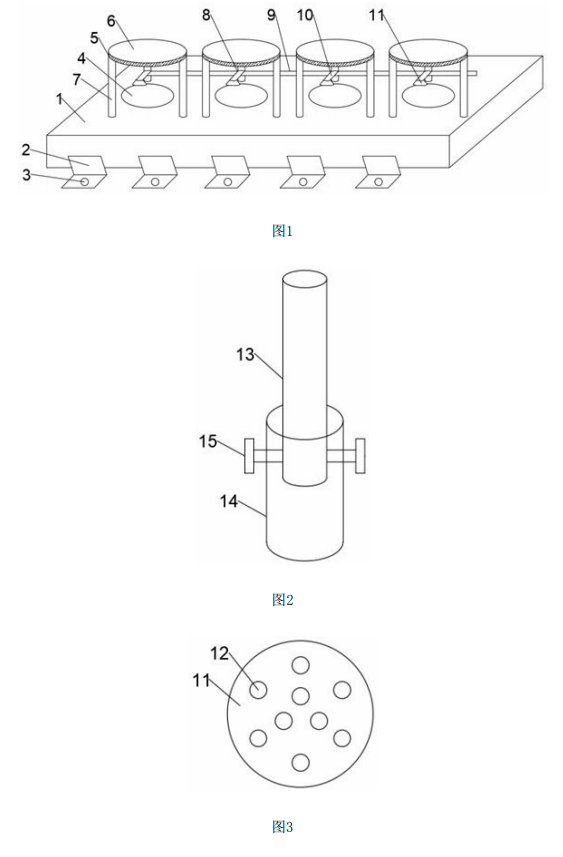

图1为本发明的整体结构示意图图2为本发明的竖直伸缩杆结构示意图图3为本发明的喷水孔结构示意图图中：1-底座；2-安装座；3-安装孔；4-种植通孔；5-支撑架；6-圆形固定杆；7-竖直伸缩杆；8-洒水装置；9-主进水管道；10-分支出水管道；11-喷头；12-喷水孔；13-内杆；14- 外杆；15-紧固螺栓。

具体实施方式

下面结合附图对本发明作进一步详细说明；
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
以下各实施例的说明是参考附图，用以示例本发明可以用以实施的特定实施例。本发明所提到的方向和位置用语，例如「上」、「中」、「下」、「前」、「后」、「左」、「右」、「内」、「外」、「侧面」等，仅是参考附加图式的方向和位置。因此，使用的方向和位置用语是用以说明及理解本发明，而非用以限制本发明。
实施例：如图1和图3所示，本发明公开了一种用于苹果幼苗种植的矫正定位装置，包括底座1，所述底座1的前、后两端设置有若干安装座2，所述安装座2上设置有安装孔3，所述安装座2 通过螺丝与地面固定连接在一起，所述底座1上均匀设置有若干种植通孔4，在种植通孔4的内部种植苹果幼苗，所述种植通孔4的顶端设置有圆柱型的支撑架5，所述支撑架5是由圆形固定杆6和三个竖直伸缩杆7组成的，三个所述竖直伸缩杆7的底端设置在底座1上表面，且在所述种植通孔4的外侧，所述圆形固定杆6设置在三个所述竖直伸缩杆7的顶端，所述底座 1上设置有洒水装置8，所述洒水装置8包括主进水管道9和若干分支出水管道10，所述分支出水管道10的顶端设置有喷头11，所述喷头11设置在种植通孔4的正上方，所述喷头11的下表面设置有若干喷水孔12。
如图1所示，相邻两个所述竖直伸缩杆7之间的夹角均为120°，从而使得该支撑架5 的结构更加稳定，且其中一个所述竖直伸缩杆7设置在所述种植通孔4纵向对称轴的延长线上，便于安装主进水管道9和分支出水管道10；所述主进水管道9、分支出水管道10均通过钢丝与设置在种植通孔4纵向对称轴延长线上的竖直伸缩杆7连接，竖直伸缩杆7对主进水管道9和分支出水管道10起到了固定和支撑的作用；所述分支出水管道10竖直设置，且所述分支出水管道10与主进水管道9垂直设置，保证了分支出水管道10内的水从喷头11喷洒到种植通孔4的内部。
如图1和图2所示，所述竖直伸缩杆7包括内杆13和外杆14，所述内杆13设置在外杆 14的内部，且所述内杆13和外杆14之间通过紧固螺栓15连接在一起，通过松紧紧固螺栓15 即可实现竖直伸缩杆7上下高度调节的功能，操作简便，所需的生产成本较低；所述外杆14 的底端设置在底座1上表面，所述内杆13的顶端与圆形固定杆6连接。
综上所述，本发明的主要特点在于：
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
